IP68 M5 M8 M12 wasserdichtes Steckverbinder 3 4pin 5pin 8pin 12pin PCB-Panel-Montage Formen Kreislauf-Industrie-Kabel-Steckverbinder
Verbindungen der Baureihe M
Diese Reihe von Steckverbindern wird in der Luft- und Raumfahrt, im Militär, in der Automobilindustrie, in der elektrischen Energieversorgung, in der mechanischen, der Automatisierung sowie in der Elektroindustrie weit verbreitet.
Wir entwerfen und produzieren nach dem internationalen und US-Militärstandard, unsere Produkte können europäische, US-amerikanische und taiwanesische Steckverbinder ersetzen, die gleiche Qualität besitzen.
Der kreisförmige Steckverbinder M12, den wir produzieren
entspricht der internationalen Norm IEC61076-2-101 mit Schraubverriegelung M12*1.0.
Wasserdichtheit IP67, Schutz vor Staub und Wasser während des Eintauchens,Widerstandsfähigkeit gegen viele Öle und Chemikalien
M12 bietet viele verschiedene Kabelanschlüsse, auf einem Panel montierte Behälter,
Die Anschlüsse haben die Industriestandard-Codierung A, B, D, X, S, T, K, L für Schraubverriegelung und Schnellverriegelung.
Zugkraft: 10N MAX
O-Ring: Gummi
Nenntemperatur: -25°C, +85°C
Korrosionsbeständigkeit;Salzproben > 48 h
Hexagonale Mutter: Messing, Nickelplattiert

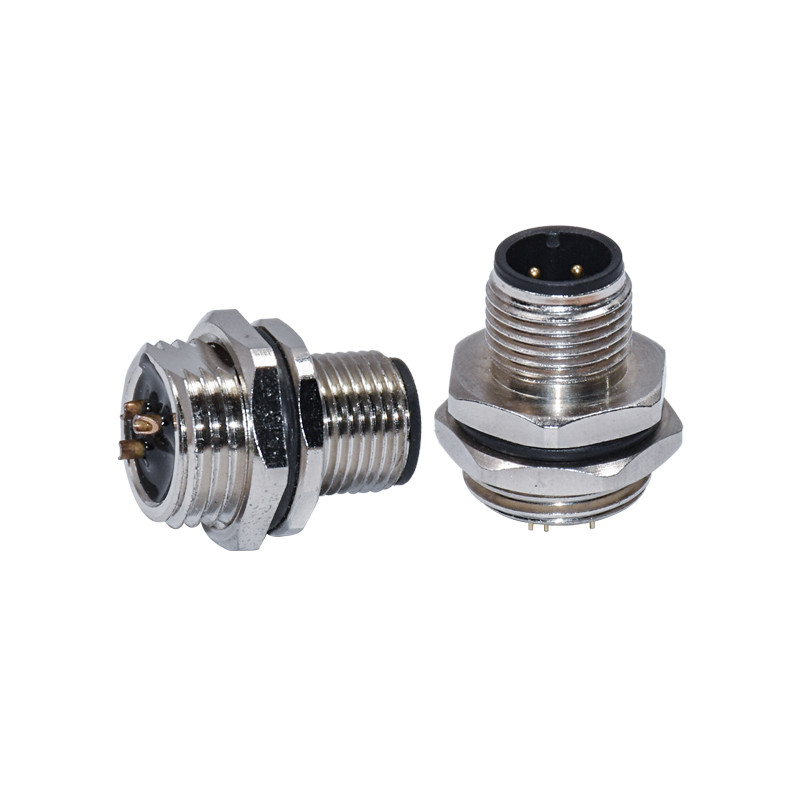

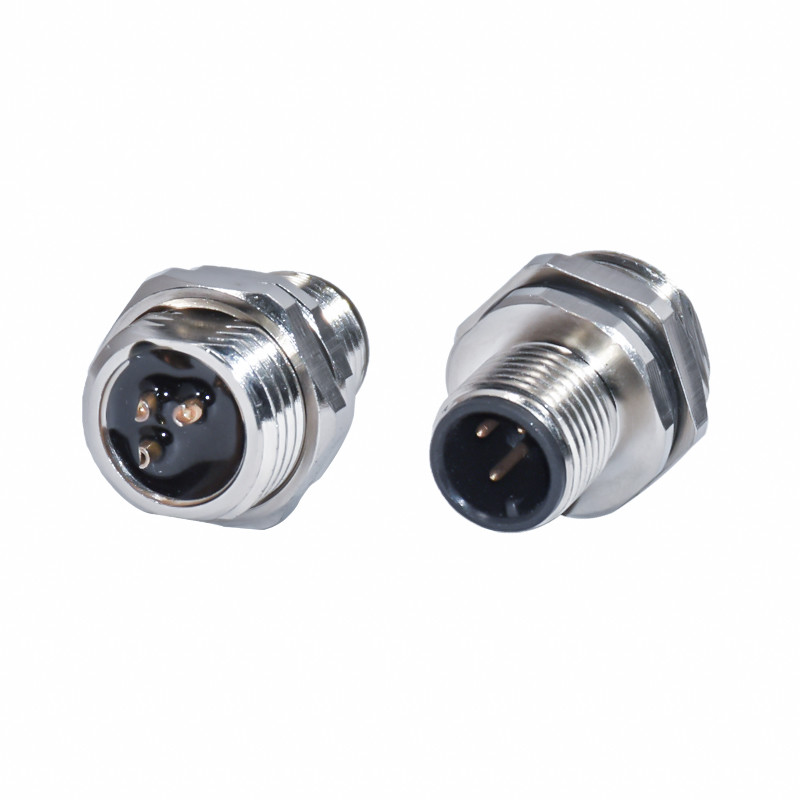

M12-Panelanschluss Beschreibung der Produktleistung:
Nussstruktur, enger verbunden, fest
Silikonring verhindert effektiv, dass Wasser und Staub eintreten
Mit neuem Flammschutzmittel/Rampenschutzmittel/Antioxidationsmittel/Alterungsmittel aus PVC-Kunststoff, das flexibel und langlebig ist
Einfache Installation

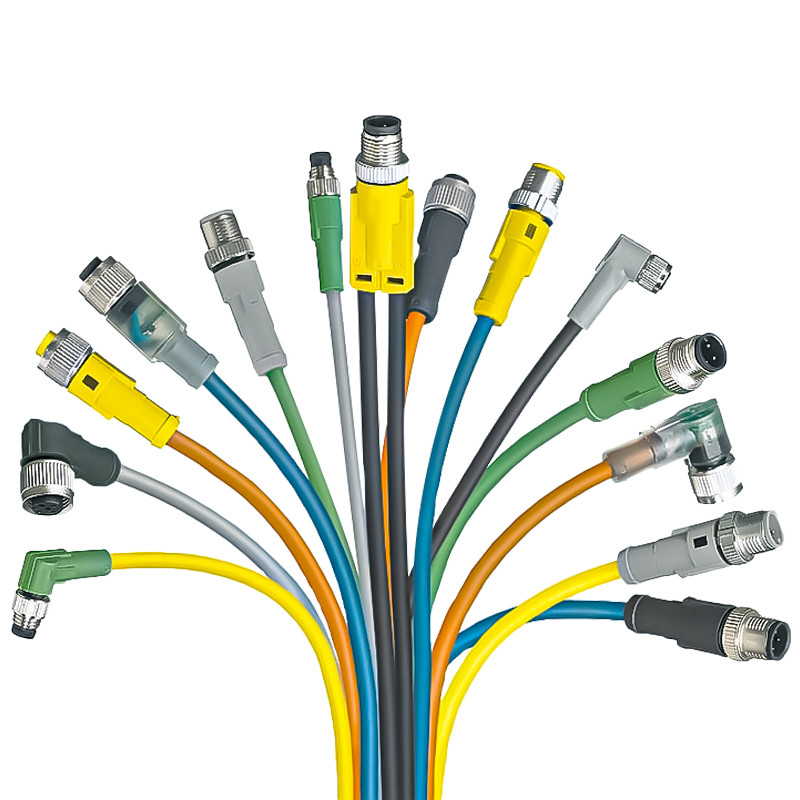

IP67,IP68 m12 wasserdichtes Steckverbinder Männlich weiblich Sensor Verbindungsverlängerungskabel
|
Schutzniveau
|
IP67/IP68
|
|
Anschlussverschluss
|
Schraub
|
|
Mechanische Bedienung
|
> 500 Paarungszyklen
|
|
Kontaktwiderstand
|
≤ 10mΩ
|
|
Material des Steckers
|
- Das ist nicht nötig.
|
M12-Panelanschluss Produktverpackung
M12-Anschluss, wasserdichter Anschluss, M12-Kabel mit drei Paketarten wie unten:
1. Jedes Stück in einer PE-Tasche, dann in einen kleinen Karton
2. OEM-Paket ist verfügbar
3- Nach Kundenwunsch

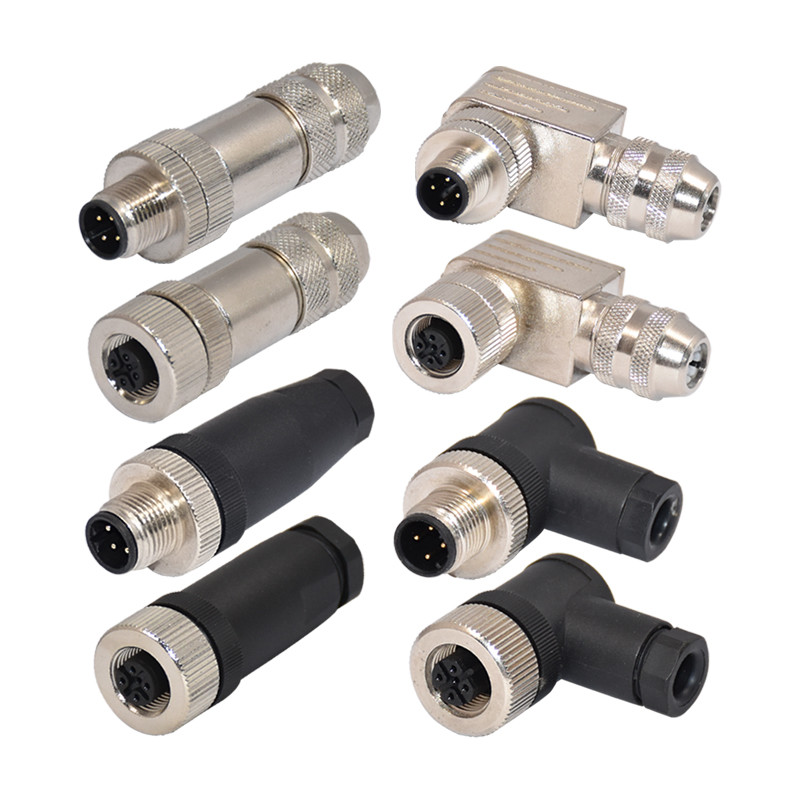

M12ZusammenstellenAnschluss Beschreibung der Produktleistung:
M12 Feldkabelverbindungen ermöglichen eine hohe Flexibilität bei der Verkabelung von Kabeln im Feld und ermöglichen eine schnelle Montage und Demontage von oft unterschiedlichen Kabellängen.
Die Drahtverbindung verwendet normalerweise Lötendurchgang, Krempung und Schraubendurchgang, der Rigoal-Anschluss bietet sowohl Plastik- als auch Metallschalen mit EMV-Schutzfunktion.
● Schrauben von Endkontakten
● Es gibt 2, 3, 4, 5, 8 Stangen pro Steckverbinder
● PUR/PVC-Kabelzubehör auf Anfrage des Kunden
● Betriebsspannung 300V- Gleichspannung/ 250V- Wechselstrom/ 60V/ 30V, Nennstrom 4A/ 2A
● UL94 V-0 PA66+GF Kunststoffgehäuse / Metallhülle
● Schutzgrad IP67
|
Produktbezeichnung
|
IP67 wasserdichte Schraubverbindung Typ A-Code Männlicher M12-Kabelanschluss
|
|
Geschlecht
|
Männlich / weiblich
|
|
Anzahl der Kontakte
|
3 / 4 / 5 / 6 / 7 / 8 / 12 / 17
|
|
Coding
|
A / B / D-Codierung
|
|
Kündigung
|
Schraubverbindung
|
|
Kabellänge
|
Basis auf Kundenwunsch
|
|
Kontaktplattierung
|
Goldplattiert, Dicke 3 μ"
|
M12Verformung KabelAnschluss Beschreibung der Produktleistung:
Spezifikation des wasserdichten Kabelanschlusses:
Einfügen von: PA+GF
Kontakt: Messing mit vergoldeter Plattierung
Schraube/Kern: Messing mit Nickelplattierung
Überformung: TPU
Spezifikation des Kabels:
Kabelbinde:PVC oder PUR
Isolierung durch Draht:PVC
Kabellänge:optional
Standard für den wasserdichten Kabelanschluss:
Der Kabelanschluss, den wir nach der Norm IEC61076-2-101, dieser internationalen
Die Norm beschreibt KabelanschlüsseM12 typischerweise für Industriezwecke verwendet
Diese Steckverbinder bestehen aus festen und freien Steckverbänden
entweder umdrahtbar oder nicht umdrahtbar, mit Schraubverriegelung.
